A magyar fejlesztésű építészeti CAD (computer-aided design, azaz mérnököket és más szakembereket a tervezésben segítő) szoftver, az ArchiCAD mind az építészek, mind a belsőépítészek munkájának fontos eszköze lehet. Utóbbiakat tanítja meg a program értő, mélyebb ismeretére Németh Adrienn építészmérnök és belsőépítész, az ÉnTér Design tervezőiroda társalapítója rövidesen induló Belsőépítészeti tervezés ArchiCAD-del képzésén. Az évtizedes tervezési tapasztalattal bíró szakembert – akivel a SKVOT második offline eseményén is találkozhattatok – arra kértük: győzze meg belsőépítész kollégáit, miért érdemes elmélyedniük ezen szoftver használatában. Cikkünkben 5 erős érvet sorol fel, amiért nagyot dobhat a karrierünkön, ha nem csak a program alapfunkcióit ismerjük.
Már az állásinterjún megmutathatod, hogy kompetens vagy
Előadónk, amikor a Dyer Group nemzetközi irodához jelentkezett – ahol azóta részt vett a 4000 lakásos Prime Park luxuslakópark és az Etele Plaza fővárosi bevásárlóközpont belsőépítészeti tervezésében –, megtapasztalta mindezt. „Az állásinterjún a későbbi főnököm kíváncsi volt a gondolkodásmódomra, így elkezdtünk beszélgetni arról, hogy a különböző tárgyakat vagy térrészleteket milyen módszerrel modellezném ArchiCAD-ben, amiben az iroda is dolgozik. Szerintem az döntötte el, hogy alkalmasnak találtak a pozícióra, hogy ismertem az eszközöket, amiket preferálnak. Ebben az esetben a Profilkezelő kreatív használatát” – emlékszik vissza. Hozzátéve: az Etele Plazához hasonlóan a cég többi projektje is nagyon áramvonalas és futurisztikus dizájnt képvisel, az ezekkel járó, két irányba görbülő felületek modellezése pedig egy nagyon izgalmas kihívás volt számára – már a nulladik pillanatban.

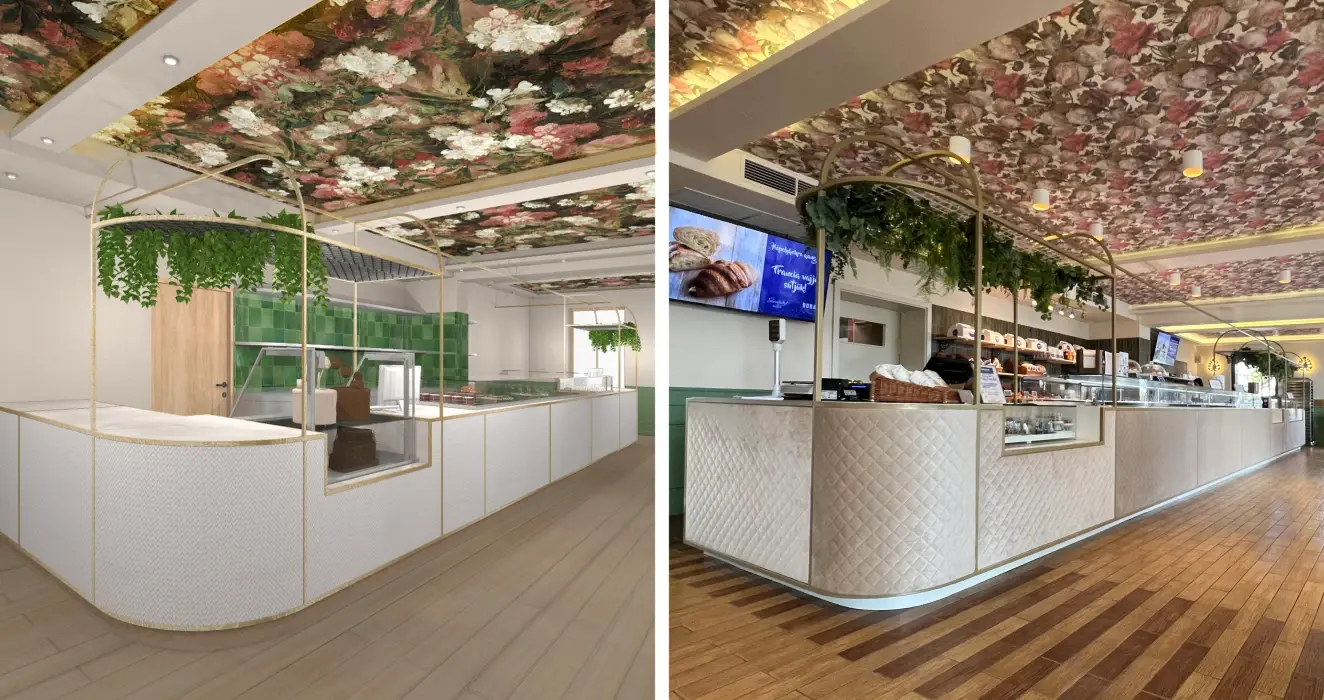

A halászteleki Dobay Cukrászda – terven és készen
(Az illusztráció forrása: Németh Adrienn)
„A Profilkezelő az ArchiCAD olyan eszköze, amellyel 2D-ben be tudsz rajzolni bármilyen formát – például egy tagozatot egy régi épület homlokzatán –, majd azt már három dimenzióban bármilyen formában ki tudod húzni, amiből nagyon izgalmas formák ki tudnak jönni” – magyarázza. „Ha valakinek van egy kis képzelőereje, az ezzel az eszközzel gyakorlatilag bármit meg tud valósítani. Ráadásul mindez utólag módosítható is, tehát ha 3D-ben úgy látod, hogy jó lenne, ha kicsit jobban görbülne ez a felület, akkor csak módosítod az eredeti 2D-s elemet, és az egész modell megváltozik annak megfelelően.” Erre a többi CAD-szoftver így nem képes. Ezzel a módszerrel ez a folyamat negyedannyi időt vesz igénybe, mintha elkezdtük volna 3D-ben felépíteni tárgyi eszközökből a kívánt végeredményt. A kiemelt képünkön látható Erzsébet körúti 3D-s homlokzatmodellt előadónk például a Profil eszköz kreatív felhasználásával 2,5 óra alatt készítette el.
Hatékonyabb lehetsz
Az előzőleg említett példák már mutatják mindezt, de azt sem érdemes elfelejteni, hogy ArchiCAD-del egy programban dolgozhatnak az építészek és a belsőépítészek, illetve hogy a rendszer rengeteg funkciója nagyon meggyorsítja a munkát. „Mikor elkezdtem dolgozni, egy nagyon profi, idős építész irodájában, ott ugyan ArchiCAD-del rajzoltunk, de annak nem használtuk az igazi funkcióit. Elkészítettük a műszaki terveket, mintha egy lapra rajzolnánk, és amit pluszban tud a szoftver – 3D-ben működik, valós időben le tudja követni a változásokat, mondjuk egy ház magasabbá tételét –, azokat nem használtuk” – idézi fel. Végül több fiatal építész kollégájával közösen meggyőzték a vezetőséget, hogy jó lenne elkezdeni ténylegesen 3D-ben dolgozni. Ezzel mindjárt érezhetően gyorsabban is készültek el a feladatokkal, és rengeteg hibalehetőséget kiküszöböltek. Ezt követően minél mélyebbre hatóbban ismerte meg a programot, annál gyorsabban készült el a tervekkel, a program annyira „a keze alá dolgozott”, mondja.
Volt például egy olyan 600 négyzetméteres családi ház, ahol eleinte nehezen találták meg a megrendelővel a közös a hangot, ezért nagyságrendileg másfél hónap alatt 72 homlokzat-, illetve tömegvariációt tudott bemutatni, más megoldással ez lényegesen hosszabb és nehezebb lett volna, hangsúlyozza. „Nagyon hatékony az, hogy 3D-ben működik a rendszer. Ha az elején jól kezdted el felépíteni a tervet, és egy kicsit előredolgozol, akkor a végén a mennyiségszámításra például – ami mindenkinek egy kicsit mumus – nem kell annyi időt delegálni, mintha leülnél és manuálisan végigszámolnád, hogy hány négyzetméter a fehér falfestés, a glettelés és így tovább” – húzza alá. „Ehelyett a program kiköpi a végén a számot.” Így akár 2-3 óra alatt össze lehet állítani a költségvetést – napok vagy hetek helyett

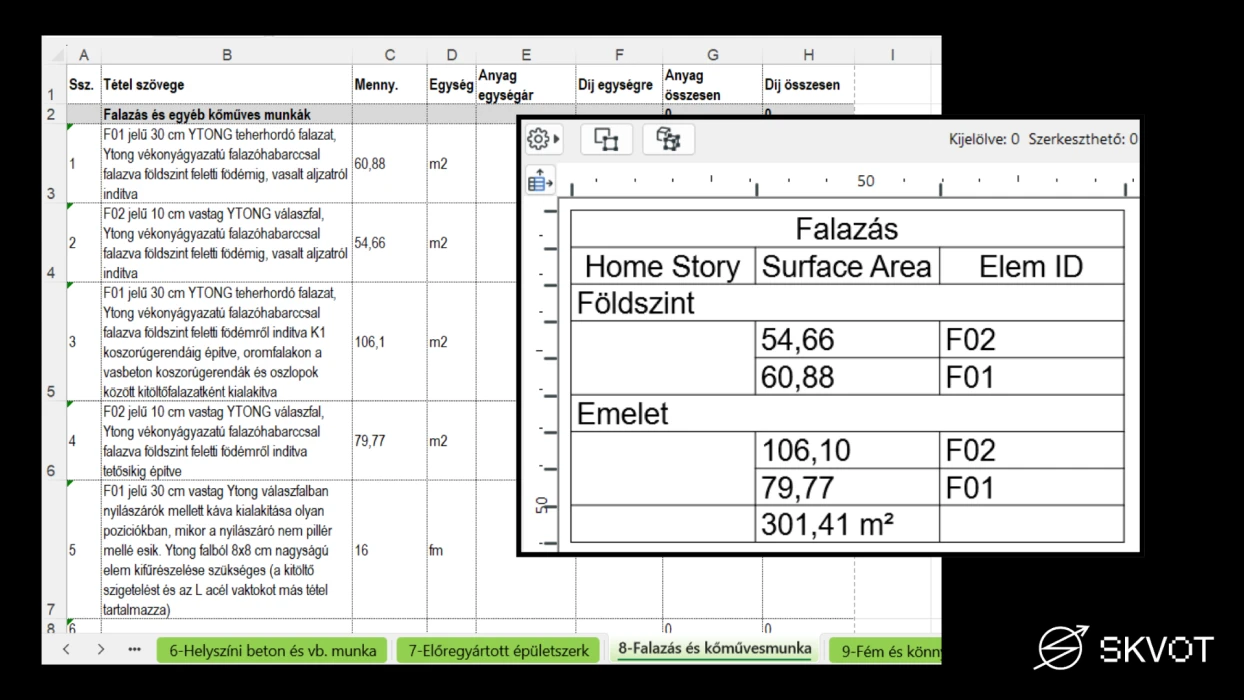

Árazatlan költségvetés és ArchiCAD által generált mennyiségkimutatás falakról.
(Forrás: Németh Adrienn)
Mindent egy helyen tudsz kezelni
Az ArchiCAD jól használva képes arra, hogy a gondolkodási fázistól és a koncepcióterv megalkotásától a dizájnterven át a 3D-s kivitelezési terven keresztül egészen a költségvetésig végigvigye az egész tervezési folyamatot, méghozzá egyetlen fájlban dolgozva. Sok kolléga ugyanakkor különválasztja a dizájnfájlt és a kivitelezési szakaszban használt műszaki rajzot, akár ArchiCAD-del dolgozva is, ha azt nem ismerik elég mélyrehatóan, esetleg külön kiegészítő programokat is használnak mellette. Ez azonban felesleges, hiszen a rendszer jól képes egyben kezelni az egész folyamatot, a plusz programok megvétele pedig természetesen extra költség – ezekre azonban valójában nincs szükség.
Könnyen nyomon tudod követni, mi változott az anyagban
Ahogyan a szövegszerkesztőkben, úgy itt is nagyon hasznos a különböző verziók és az azok közti változtatások követése, ha valamiért vissza kell térni valamiben egy korábbi állapothoz. „Régen, amikor még skiccpauszra rajzoltunk, ha felfirkáltunk valamit, akkor félretettük, hogy ez nem jó, és kezdtünk egy újat, így fejlődött a terv. Itt működött az, hogy egy ponton úgy érzem, hogy a hárommal ezelőtti verzió mégiscsak jobb volt, és előveszem. Egy számítógépes fájlban ezt nagyon nehéz megtenni anélkül, hogy teleszemetelnéd egymás mellé másolt verziókkal, és ne rejtsen magában sok hibalehetőséget. Ám szerencsére az ArchiCAD-nek van külön Tervopció-készletek funkciója, ami erre készíti fel a fájlt. A különböző változatokat elnevezheted A, B, C verziónak és így tovább” – magyarázza Németh Adrienn.
Ez nagyon hasznos már a tervezés gondolkodási fázisában, illetve a koncepcióalkotásnál is. Azt mondja, amikor az egyik hazai cég éttermét tervezte, az elején egy nagyon tág merítésből indultak ki, sok variációval. Miután már elkezdtek továbbmenni az egyik verzióval, kiderült, hogy számos plusz lehetőség abban nincs benne, míg egy korábbiban benne volt. Ekkor különösen hasznos volt, hogy ezt a programot használta, hiszen lehetősége volt visszaemelni ezeket az extrákat a korábbi változatból az étkezde kiszolgálóterébe.
Németh Adrienn több mint 10 éves tapasztalattal bír az építészet és a belsőépítészet területén az ArchiCAD-del. Belsőépítészeti projektvezető az ország egyik legnagyobb tervező-, projektmenedzsment- és kivitelezőirodájában, a Value4Real Kft.-nél, az ÉnTér Design tervezőiroda társalapítójaként pedig olyan projekteken dolgozott, mint a Kossuth téri Pick Bistro, a halásztelki Dobay Cukrászda vagy a Michelin-csillagos Essência étterem.
A Tervopciók használata lehetőséget nyújt arra is, ha egy családi házban például egy helyiségben még nem sikerült megtalálni a végleges verziót. Közben ugyanis a ház többi részét tovább lehet fejleszteni, egyben látva és kezelve az egész modellt és az összes változatot. „A tereknek, a különböző egységeknek egyben is működniük kell” – hangsúlyozza. Bár más szoftvereknél ki lehetne emelni a még koncepciótervezés alatt álló helyiséget, miközben a ház többi része halad, úgy véli, nagyon nem lenne profi a tervben történő 3D-s navigáció közben azt mondani az ügyfélnek, várjon, gyorsan megnyitja mellé a másik anyagot is. Az ArchiCAD-ben ehelyett valós időben lehet 3D-ben váltogatni a különböző verziókat, míg meg nem találjuk a megrendelővel, melyik passzol tökéletesen az igényekhez.
Jól tudsz vele csapatban dolgozni
Már a cikkünk elején említettük, hogy a programot az építészek és a belsőépítészek egyaránt tudják használni, ami értelemszerűen nagy segítség a csapatmunkához. A felhőben tárolt fájlokon ugyanis mindenki valós időben tud egyszerre dolgozni. Hogy átlátható legyen, éppen ki mit csinál, le tudjuk foglalni például egy ház egyik, módosítandó falát. „Amíg nálam van, más nem tudja módosítani, amikor pedig végeztem a fal módosításával, beküldöm, és valós időben frissül mindenkinél” – magyarázza. Az ezt lehetővé tevő Csapatmunka funkciót akkor használják, ha egy irodán belül többen dolgoznak ugyanazon a terven.

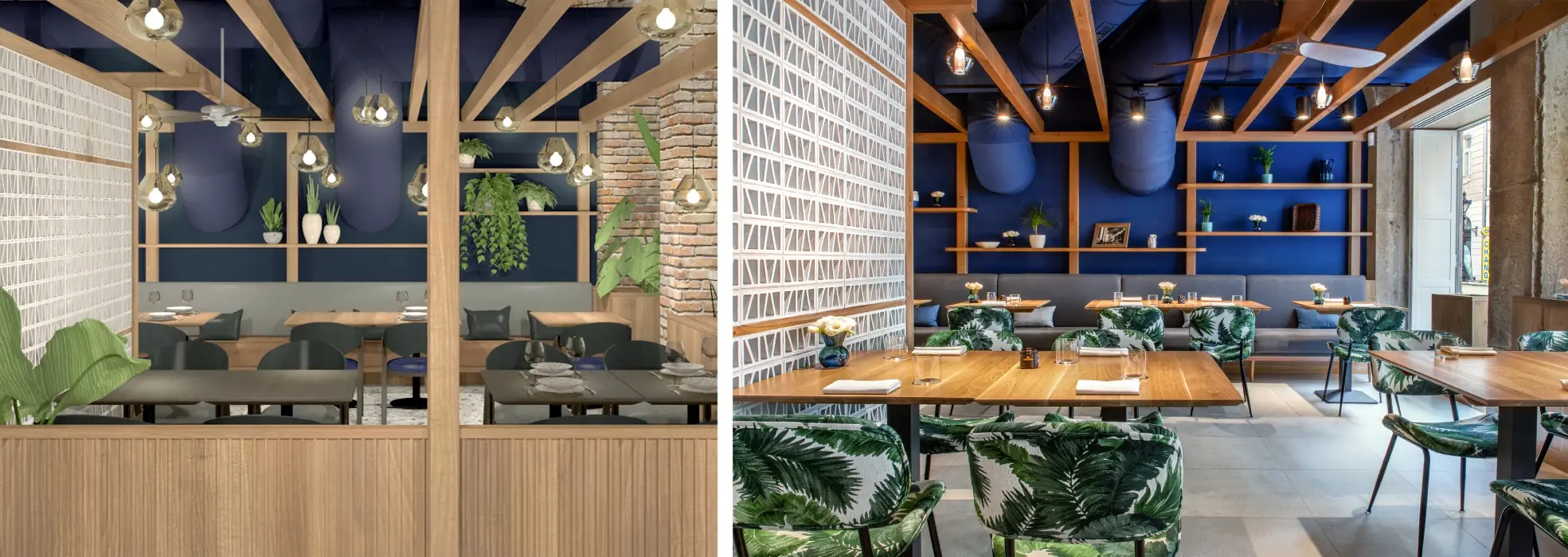

A budapesti Essência Restaurant berendezése – a terveken és készen
(Az illusztráció forrása: Németh Adrienn)
Ha viszont más tervezőkkel dolgoznak együtt – mondjuk belsőépítészként egy építésszel – ArchiCAD-ben, akkor jellemzően a Modul lehetőséget használják, mondja. Például ő belsőépítészként kér az építésztől egy modult, amire kollégája „átadja” neki a ház lezárt tervét. Ebben az ő falait nem tudja módosítani, viszont 3D-ben be tudja hívni az ő tervébe, mintha ő rajzolta volna. Ebben az esetben ha mondjuk egy falat arrébb tenne, akkor üzen a kollégájának, bejelölve, melyikre gondolt. „Ez azért nagyon jó, mert ha ez levelezgetésen keresztül történne, elsikkadhatnának az információk. Ha azt hiszem, átvezette a módosítást, de valójában nem, és a kőműves az ő terve alapján falaz, akkor nagyon rosszul jártam, illetve nemcsak én, hanem mindenki, hiszen nem fog stimmelni a két terv” – érzékelteti.
Rengeteg hibalehetőség kiszűrhető azzal, ha az építész és a belsőépítész nem különböző szoftverben dolgozik. Számtalan problémát megelőzhet, és a munkát rendkívül hatékonnyá teheti irodán belül is. Az említett 4000 lakásos lakóparkprojektjüknél például a modulrendszert arra használták, hogy az alaprajz különböző lakástípusokból összeálló mátrixához kitalálják, hogyan tudják jól egymás mellé helyezni a eltérő méretű egységeket. „A különböző lakásmodulokat először elhelyeztük, utána a modul alapját képező lakástípusokat egyesével kidolgoztuk, közben pedig az egészben frissültek a részletek. A 4000 lakás terve egyszerre épült azáltal, hogy mi az egyes egységeket elkészítettük” – idézi fel. Emellett a legtöbb projektben részt vevő szakági tervezők – akár más CAD-programokból importált – terveit is jól lehet kezelni ezzel a szoftverrel, így azokat is könnyebb ellenőrizni és összefésülni az összképhez.
__________________________
Tartalom a látványterv mögött
Előadónk rövidesen induló, Belsőépítészeti tervezés ArchiCAD-del című képzésére olyan építészeket vár, akik szeretnének belsőépítészetre szakosodott programismeretet szerezni. Emellett pályakezdő belsőépítészek jelentkezésére is számít természetesen, akik szeretnének hatékonyabban, gyorsabban dolgozni a programmal. Emellett olyan lakberendezőknek is kifejezetten hasznos lehet a képzés, akik kidolgozottabb műszaki terveket szeretnének készíteni. „Sok lakberendező program ugyanis kicsit olyan, mint a Simsben a házépítő. Szép lesz, amit megcsinálnak benne, de műszaki tartalom nincsen mögötte” – fogalmaz. „Viszont manapság egy lakberendezőtől is elvárható, hogy műszakilag helyes terveket adjon le.”

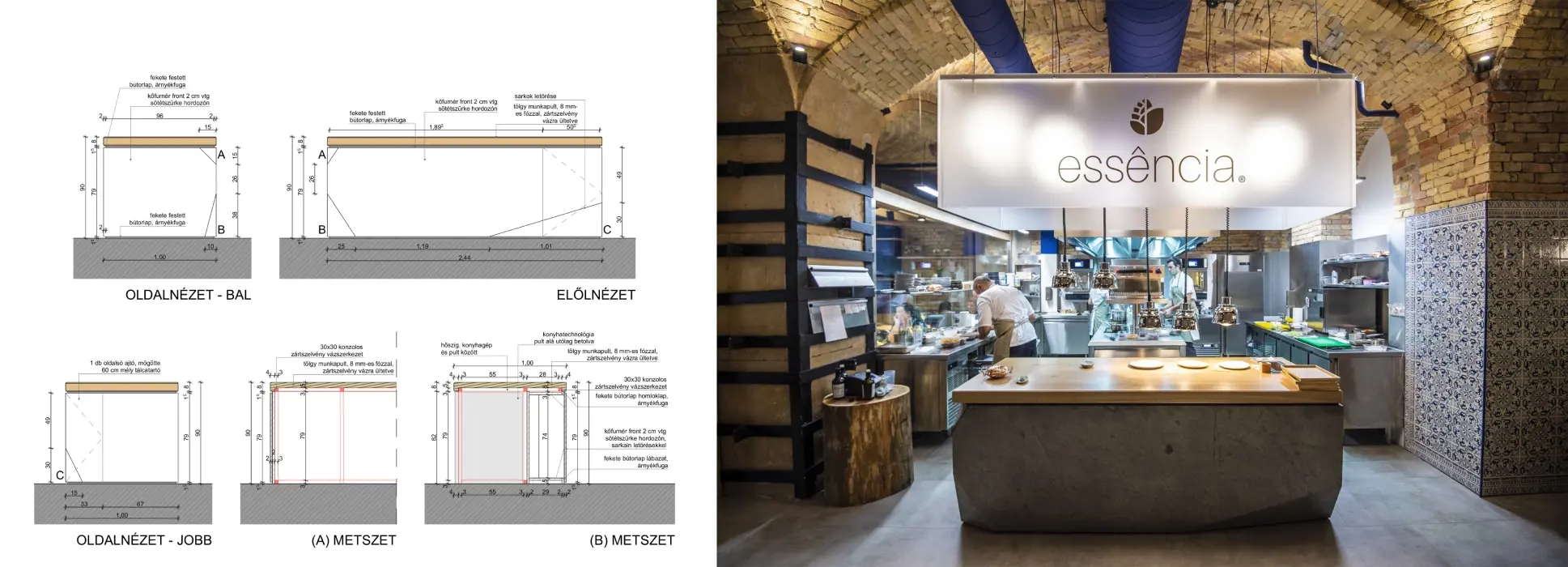

A budapesti Essência Restaurant pultja – a terveken és készen
(Az illusztráció forrása: Németh Adrienn)
A 14 alkalmas képzés résztvevőivel végigvesz rengeteg funkciót, hogy egy szélesebb merítést ismerjenek meg, ne csak az alapokat tudják használni. A kurzus során mindenki felépít egy, lakóingatlanhoz kapcsolódó miniprojektet a koncepció megalkotásától kezdve. Oktatónk ezen szemlélteti, hogyan fejlődik egy terv a gondolkodás nulladik pontjától a kiviteli terv elkészültéig. A dizájn terén mindenki a saját ízlését tudja majd követni, miközben előadónk bemutatja az eszközöket, a modellezést, vagy éppen a műszaki terv, illetve a már említett költségvetésalap elkészítését. A feszesebb tempójú alkalmak után azokat visszanézve pedig mindenki be tudja gyakorolni a megmutatott megoldásokat.
„Mindenki igyekszik a tényleges tervezésre használni az ideje jelentős részét, hiszen mégiscsak ez a szellemi termékünk. Ezek a programok, eszközök, melyekkel utána például a műszaki terveket elkészítjük, arra jók, hogy azáltal, hogy jól működjenek és felhasználóbarátak, időt spóroljanak meg nekünk” – fogalmaz Németh Adrienn. A cikkünkben is felsorolt példák mutatják, érdemes a szoftverben eljutni a rutinosabb használatig, ahol nem ragadunk le az alapfunkcióknál. Ez ugyanis nagyban megnövelheti a hatékonyságot, ami végső soron abban segít, hogy a tervező valóban tervezhessen. Hiszen azzal, hogy a jól használt program a szakemberek „keze alá dolgozik”, több idejük marad a munka ténylegesen kreatív, alkotó részére – és nem utolsósorban az ügyfeleknek is előbb tudják leszállítani az anyagokat.
